⚓ H.M.S. VICTORY ⚓

First rate warship - Construction : Part 5

HMS Victory építése 1:50 méretarányban

Szerző: Horváth Zoltán

Időközben volt egy hagyományosan nagyszerűen sikerült hajós találkozó Hajós Joe-nál. Ezúton is szeretném megköszönni a vendéglátást és magát az alkalmat.
Ezek a találkozók mindig nagyon ösztönzőleg hatnak szerintem mindenkire - belőlem is kihozott ezt-azt.
Lássuk csak mi is készült.

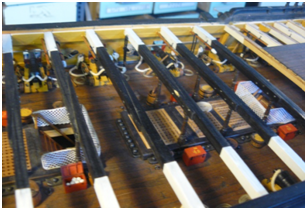

A felső ágyúfedélzet kb. 70%-ával már megvagyok. A képen látható rész fölülről nyitott (ahol a gerendák feketék). Igyekeztem ide sok használati tárgyat, eszközt készíteni, mert az életszerűbbé teszi a makettet. Vannak itt vizes dézsák, homokos vödrök, lőporos ládák és egyéb idevágó használati eszközök.

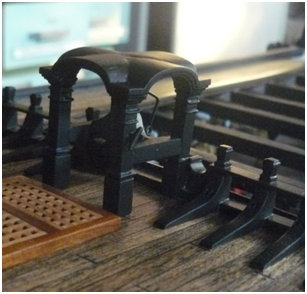

Elkészítettem az előfedélzet burkolását, majd következhettek a rajta lévő tárgyak. Itt található a hajókonyha kéménye és a hajó harangja is. A harangláb tetőrésze volt, ami kicsit föladta a leckét:
Elsőként két réteg 0,5-ös furnérból egy sablon és ragasztás segítségével előállítottam az íves résznek megfelelő U formát. Miután szilárd lett, négy részre vágtam és mindegyik darabot 45 fokban lecsiszoltam - itt találkozik a négy rész. Hosszas illesztgetés után összeállt a felülnézetből kereszt alakú képződmény, már csak a sarkokba kellett egy-egy négyzet alakú darabot illeszteni, és kialakult az érdekes formájú tetőszerkezet.
Közelebbről megfigyelve a tető körben lépcsős szélekkel rendelkezik - ezt alulról beragasztott, megnedvesített furnérból alakítottam ki. (Megnedvesítve jobban hajlik a faanyag - nem akartam, hogy elhúzza a már kész tetőt.)

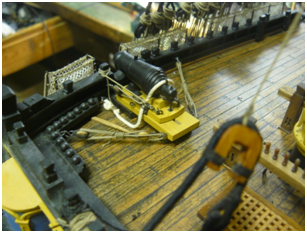

Már korábban elkészítettem a Victory két nagyágyúját a 68 fontos carronad -okat. Eljött az ideje a beépítésüknek. Az ágyúk kötélzete hasonlít a hosszú csövű ágyúkéhoz, de van két oldalt egy-egy csigasor, amivel a löveget elfordítani lehet.
A carronad érdekessége, hogy a lövegtalp elöl rögzített, de az ágyú ezen el tud fordulni. Magát a csövet egy külön talp hordozza, amely hátrasiklik lövés után.

Most hogy eddig eljutottam, már csak kis lépés választott el az előárboc oldalköteleinek fölrakásához - ez pedig a hajó oldalán lévő tartóháló elkészítése volt. A hálót tartó U alakú "vasakat" 0.8 x 0.8 - as négyzetes rézdrótból hajlítottam, a fölső végükre kötélszemeket forrasztottam. Ezek a tartók adják a háló vázát - maga a háló a szemeken átfűzött kötélhez van hozzákötve..

Végre jöhet az első oldalkötél! Hogy is néz ki? Sok fotó van róla, tehát nem lesz nehéz jól megcsinálni - gondoltam én. Valóban a kötelek alsó része a macskafejekkel sok-sok fotón megfigyelhető. És mi a helyzet az árboctörzs csúcsán, mert ugyebár oda vannak hurkolva. A hurkolás sorrendje jó pár könyvben megtalálható. Vajon lazák ezek a hurkok, vagy szorosak? Hajós Joe - tól kölcsönbe kapott könyvben leltem egy megfelelő fotót. Még egy fontos dolog: a bandázsolás. Az első oldalkötél teljes hosszában, az összes többi csak a fölső huroknál vannak bandázsolva!

Az árboccsúcson áthurkolt sok kötél jellegzetes, érdekes formát mutat. Annyival igazítottam még az összképen, hogy matt feketével átfestettem a bandázsolt részeket, mert ez a cérnám egy kissé fényes volt. A festéstől szerencsére nem szőrösödött ki, mert valami szintetikus "bőrvarró" cérnával dolgoztam.
Ami még fontos, mindkét oldalon az első két pár kötél közrefog egy-egy "sister" blokkot.

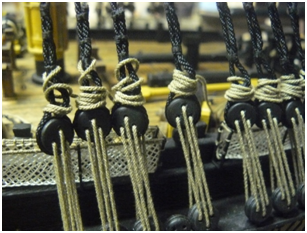

A kötelek alsó része a macskafejek köré van hurkolva - számomra kissé furcsán. A kötél két szára nem egymás mellé van fogva, hanem folytatva a hurkot, elmennek egymás mellett. Elsőként a macskafej fölött így vannak összekötve. Ez a hurok nem szoros, így a macskafej később ki-, illetve be-gombolható a hurokba. Ezután a kötél vége vissza van hajtva a párja mellé - itt is képződik egy kisebb hurok. Innentől még kétszer egymáshoz vannak kötve.
Figyelem! Itt nincs bandázsolás.
A macskafejeket összehúzó feszítő kötél maradéka a macskafej fölött van viszonylag lazán föltekerve. Ami az oldalkötelek esetében a legnehezebb - a fölső macskafejek egy sorban tartása. Megnéztem a fotókat - az eredeti sem makulátlan (kb. 90%-os), azt én is megközelítettem. Az is reális, hogy a feszítés során a fölső macskafejek némelyike kifordul a kötelek síkjából, tehát sikeresnek mondható az elvégzett munka.
Az oldalkötelek megfeszítése előtt az árboctörzs fölső részét a rugalmassága folytán pár mm-el lehetett hajlítgatni, pedig nem vékony. A feszítést követően mintha megmerevedett volna - már csak a hajóval együtt mozog.

Ez a felvétel az előfedélzet jobb oldalát mutatja majdnem emberi látószögből. A carronad előtt lesz még egy 12 fontos rövid csövű ágyú. Számos oldalkötélen kötélszarvak lesznek további mozgó kötelek rögzítésére.

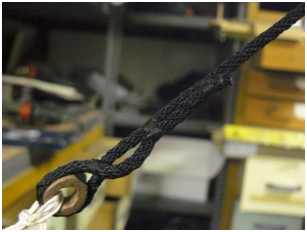

Ha az oldalkötelek fönt vannak, jöhet a tarcskötél - ez feszíti előre az árbocot. Érdekessége a kialakítása: az erős pászmák közé vékonyabb kötél van tekerve, fölső része bandázsolva van, és egy nagy hurokban végződik, amely az árboctörzs csúcsát fogja körbe.
Van egy tartalék tarcskötél is kissé vékonyabb ennél. A két kötél hosszában egymáshoz cikk-cakkban össze van kötve - ha ellövik az egyiket, ne tarolja le a fedélzetet.

Végezetül egy látkép elölről..

---
